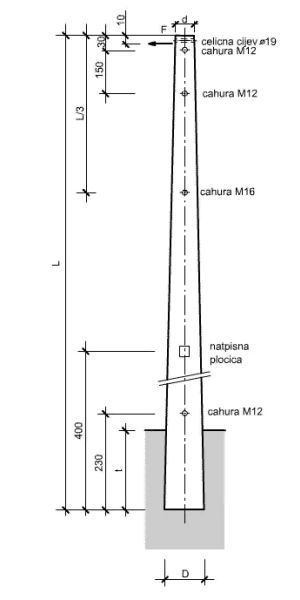

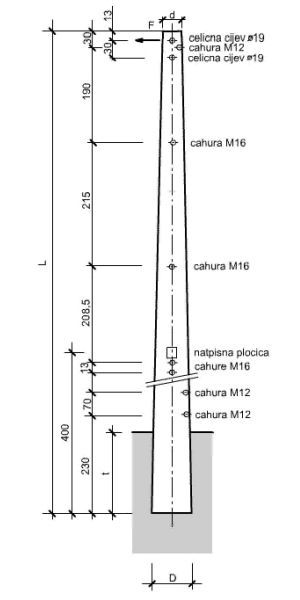

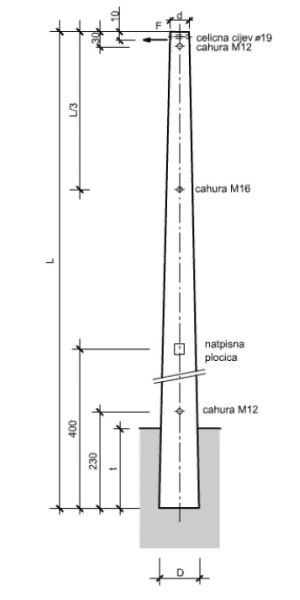

Stub ima oblik konusne cijevi kružnog presjeka. Stalni priraštaj vanjskog prečnika od vrha ka dnu iznosi 1,5cm po dužnom metru stuba, što odgovara nagibu izvodnice od 0,75%.
Poprečni presjek stuba je kružni prsten sa promjenljivom debljinom stijenke, koja tak octe ima stalni prirast određen postupkom centrifugiranja i količinom betona u kalupu, a u skladu sa projektom stuba.
Debljina zaštitnog sloja betona od površine stubado armature je minimalno 2cm, sto odgovara srednje agresivnim sredinama prema Pravilniku o tehničkim normativima za beton i armirani beton.
Čahure M12 za uzemljenje su toplo pocinčane i zavarene za armaturu. Dubina navoj a je 30mm.
Čahura Ml 6 na rastojanju L/3 od vrha stuba namjenjena je za vijak koji sprečava klizanje užeta za pridržavanje stuba pri ugradnji.
Za proizvednju stubova upotrijebljen je visokokvalitetni beton MB40.
Za izradu armature upotrijebljen je armatumi čelik RA400/500 (uzdužna armatura) i MA500/560 (poprečna armatura u vidu dvije spirale sa suprotnim smjerovima omotavanja).
Kotu X definisati narudžbom.
Stubovi su proizvedeni u skladu sa Tehničkim preporukama za stubove elektroenergetskih vodova niskonaponskih i srednjenaponskih nadzemnih mreža Elektroprivreda RS i BiH, kao prefabrikovani betonski elementi prema JUS U.E3.050.
Stubovi su proizvedeni metodom centrifugiranja u preciznim (teškim) čeličnim kalupima, uz primjenu zaparavanja betona tokom procesa očvršćavanj.
Tip
stuba |
Dužina
stuba
L (m) |
Nominalna
sila vrhu
F (daN) |
Dubina
ukopavanja
t (m) |
Prečnik u
vrhu
d (cm) |
Prečnik u
dnu
D (cm) |
Težina
stuba
Q(kg) |
ABCS 10/1600 TS |
10 |
1600 |
1,80 |
24 |
39,0 |
1450 |
ABCS 10/2100 TS |
10 |
2100 |
2,00 |
27 |
42,0 |
1700 |
ABCS 12/2100 TS |
12 |
2100 |
2,00 |
27 |
45,0 |
2250 |
Nominalna sila stuba je vrijednost horizontalne sile, kojom se stub smije opteretiti lOcm ispod vrha Rezultanta svih sila koje djeluju na stub, preračunata na tačku lOcm ispod vrha, mora biti manja od nominalne sile. Stubovi su dimenzionirani prema nominalnoj sili, tako da koeficijent sigurnosti od loma za kritični presjek iznosi k = 1,8.
Stubove je ispitao Institut za građevinarstvo, građevinske materijale i nemetale d.d.-Tuzla, i na osnovu rezultata ispitivanja izdao odgovarajuće ateste – certifikate u skladu sa JUS U.M 1.047 i JUS U.E3.050. Ispitivanjem je potvrđeno da stubovi mogu nositi deklarirane nominalne sile sazahtijevanom sigurnošću u odnosu na lom i u odnosu na pojavu prslinau betonu.
